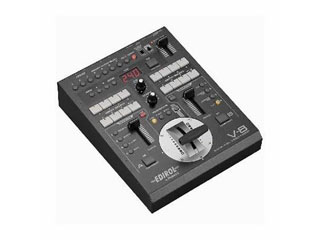

Formato de Vídeo
NTSC ou PAL (ITU601) PC-RGB: 640 x 480/120 Hz, 800 x 600/120 Hz, 832 Hz x 624/75, 1024 x 768/80 Hz, 1152 x 864/80 Hz, 1152 x 870/75 Hz, 1280 x 1024/75 Hz, 1600 x 1200/60 Hz (RGB VH: positivo / negativo lógica)
Taxa de amostragem de vídeo
4:2:2 (Y: B-Y: R-Y), de 8 bits, 13.5 MHz
Sincronizador de Quadro
2 sistemas
Nível de entrada e impedância
Vídeo (composto): 1,0 Vp-p, 75 ohms S-vídeo: 1,0 Vp-p, 75 ohms 0,286 mV p, 75 ohms (NTSC) / 0,3 mV p, 75 ohms (PAL) PC-RGB: 0,7 Vp-p, 75 ohms (H, V: 5 V TTL)
Nível de saída e impedância
Vídeo (composto): 1,0 Vp-p, 75 ohms S-Video: 0 Vp-p, 75 ohms 0,286 mV p, 75 ohms (NTSC) / 0,3 mV p, 75 ohms (PAL) Conectores
Entrada
Vídeo (composto): BNC tipo x 7 (Ch 1 - 7) S-video: 4-pin mini DIN tipo x 4 (Ch 5 - 8) PC-RGB: D-sub de 15 pinos contração tipo x 2 (Ch8: PC1 / PC2) * Entradas 5-8, no entanto, se S-video é, simultaneamente, a entrada para 5-8, S-video tem prioridade
Saída
Vídeo (composto): tipo BNC x 2, S-video: 4-pin mini-DIN tipo x 1 Saída de pré-visualização Vídeo (composto): BNC tipo x 1 (Menu OSD)
Monitor de saída
Vídeo (composto): tipo BNC x 8 (Ch 1 - 8) Interfaces de controle remoto MIDI IN: 5-pin DIN tipo x 1, MIDI OUT / THRU: 5-pin DIN tipo x 1 Efeitos de transição (mais de 200 tipos) Misture (dissolver, Mix não aditiva: NAM, Mix Aditivo completa: FAM), Limpe (borda rígido limpar, borda pano macio), Chave, Slide, Stretch Transição do usuário
Efeitos de vídeo
Strobe, Afterimage, Shake, feedback, negativo, Colorize, Encontre Edge, Silhueta, Mono, relevo, Posterize, passagem de cores, Luminância, Chroma key, Flip, Multi, Espelho, Picture-in-picture
Fonte de Alimentação
DC 9 V (adaptador AC: Roland PSB-1U)
Consumo de corrente
2 A (Preliminar, adaptador CA PSB-1U 0.4A)
Dimensões
238 (W) x 315 (D) x 134 (H) mm (9-3/8 (W) x 12-7/16 (D) x 5-5/16 (H) polegadas)
