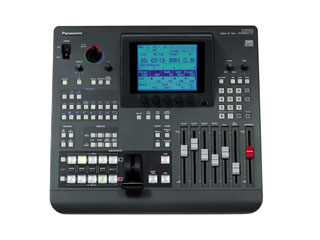

Vídeo Componente Entrada Analógica
BNC x 4 (FONTE 1/2/3/4), Y: 1,0 Vp-p 75 O,
Pb / Pr
0.525/0.757 Vp-p 75O comutßvel,
Composto Analógico
BNC x 8 (Fonte 1 - 8), 1,0 Vp-p 75O
S-Video
Mini-DIN4 x 4 (FONTE 1/2/3/4), Y: 1,0 Vp-p, 75O,
Preencha externo
BNC x 1 (Y / Pb / Pr), componente anal¾gico, Y: 1,0 Vp-p 75O
Pb / Pr
0.525/0.757 Vp-p 75O comutßvel
Chave externa
BNC x 1, 1.0Vp-p, 75O, composto anal¾gico ou Y + Sync
Genlock
BNC x 1 (com passivo-loop-through), 1,0 Vp-p 75O On / Off
SDI (opcional)
BNC x 4 (IN 1/2/3/4), SMPTE 259M-C/EBU Tech.3267-E
Vídeo Componente Saída analógica
BNC x 2, Y: 1,0 Vp-p 75 O
Pb / Pr
0.525/0.757 Vp-p 75O comutável
Composto Analógico
BNC x 2, 1.0Vp-p 75O
S-Video
Mini-DIN4 x 2, Y: 1,0 Vp-p, 75O,
SDI (opcional)
BNC x 1, SMPTE 259M-C/EBU Tech.3267-E
Frequência de Amostragem
Y: 13,5 MHz Pb / Pr: 6.75MHz Chave: 13.5MHz (4:2:2:4)
Ganho
A unidade (100% a 2%) Largura de banda: : 0.5MHz a 5,0 MHz ( 1,0 dB), Pb / Pr: 0.25MHz a 2,5 MHz ( 1,0 dB)
Relação S / N
56 dB (componente), 50 dB (composto ou YC)
Atraso do sistema
Max. 1-estrutura Entrada de áudio analógico (L / R): XLR x 8, 4 / 0/-3 dBu comutável, 10k Analógico (L / R): RCA x 4 (AUX 1/2), -8,0 dBV, 10k, desequilibrado
MIC
M6 x 1, -60 dBu, 2kO, desequilibrado SDI (opcional): BNC x 4, Embedded Audio (CH1 / 2, 3/4, 5/6, 7/8 comutável) Saída de áudio analógica (L / R): XLR x 2 (programa 1), 4 / 0/-3 dBu comutável, 47O Analógico (L / R): RCA x 2 (programa 2), -8,0 dBV, 47O Fone de ouvido: M6 x 1, 8O, desequilibrado, -20 dBu a -60 dBu SDI (opcional): BNC x 1, áudio incorporado (CH1 / 2) Frequência de amostragem de áudio: 48 kHz
Quantização
Entrada Analógica: 20bit Entrada Digital (opcional): 24bit Resposta de Frequência: 20 Hz a 20 kHz ( 1,0 dB) Faixa Dinâmica: Mais do que 85dB (analógico In / out)
THD
Menos de 0,05% (1 kHz, nível aliment) Cross-Talk: Menos de -70 dB (1 kHz, entre quaisquer dois canais)
Headroom
20 dB/18 dB comutável áudio Digital: SDI áudio embutido (opção) 2CH (Ch-1 & 2/3 & 4/5 & 6/7 & 8 seleccionável)
Editor de conectores
D-sub de 9 pinos, RS-422A/232C comutável RS-422A protocolo; GVG / Sony comutável
Tally Out
D-sub de 9 pinos, Open-Collector x 8ch Coletor atual: Menos do que 50mA, Tensão máxima: 35VDC
GPI
BNC x 1, Tensão (TTL-nível) ou Faz-de-contato (pull-up resistor = 10k), Baixa-Active
USB
Conector tipo-B x 1, USB Ver.1.1 (comprimento do cabo:. Máximo 3m)
Fonte de alimentação
120VAC, 50/60Hz
Consumo de energia
50W (Standard), 70W (Opção completa) Dimensões 16-3/4 x 7-13/16 x 15-3/4 "(425 x 198 x 400 mm) Padrão Peso: 16,5 lbs (7,5 kg) Com Opções: 17,6 libras (8,0 kg)
